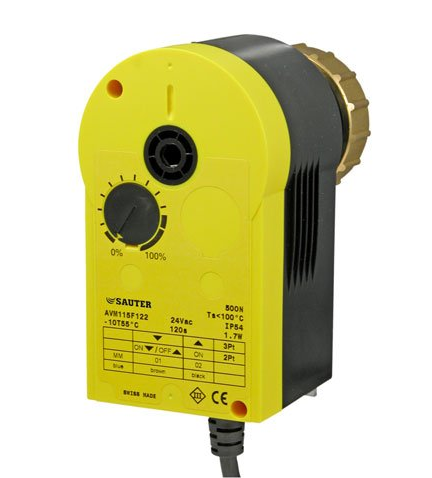

Servopohon pre regulačné ventily s nespojitým výstupom. Pohon sa skladá z dvojdielnej skrine zo samozhášavého plastu a synchronného motora, ktorý obsahuje riadiacu a vypínaciu elektroniku, bezúdržbový prevod a magnetickú spojku. Elektronické senzory sledujú, či sa pohon neocitol v koncovej pozícii, časový spínač umožňuje motor vypnúť po danom čase. Montáž s ventilom zabezpečuje plastová konzola a mosadzná prevlečná matica. Inštalovať pohon možno v polohách: vzpriamená zvislá až vodorovná.

Vlastnosti

• dvojbodové alebo trojbodové ovládanie (2/3P)
• napájanie 230 VAC
• max. teplota média 100 °C
• teplota okolia -10...55 °C
• vlhkosť okolia 5...95 % r.v.
• krytie IP54
• doba odozvy 200 ms
• zdvih 8 mm
• prestavená sila 250 N
• prestavená doba 120 s

Funkcie

Pri zapojení servopohonu do napätia, začne pohon pôsobiť na ventil cez spojovací diel (tiahlo).

Pri dvojbodovom ovládaní:

• Pri napätí na modrom vodiči (MM/N) a hnedom vodiči (01) sa tiahlo vysúva a otvára ventil
• Pri napätí na modrom vodiči (MM/N) a odpojení hnedého vodiča od napätia (01) sa tiahlo zasúva a zatvára ventil

Pri dvojbodovom ovládaní je čierny vodič stále pod napätím.

Pri trojbodovom ovládaní:

• Pri napätí na modrom vodiči (MM/N) a hnedom vodiči (01) sa tiahlo vysúva a otvára ventil
• Pri napätí na modrom vodiči (MM/N) a čiernom vodiči (02) sa tiahlo zasúva a zatvára ventil

K zmene smeru zdvihu pri trojbodovom ovládaní dochádza zámennou pripojenia vodičov.

Vhodný k ventilom typových radov:

• VXN/BXN
• VUD/BUD
• VUE/BUE
