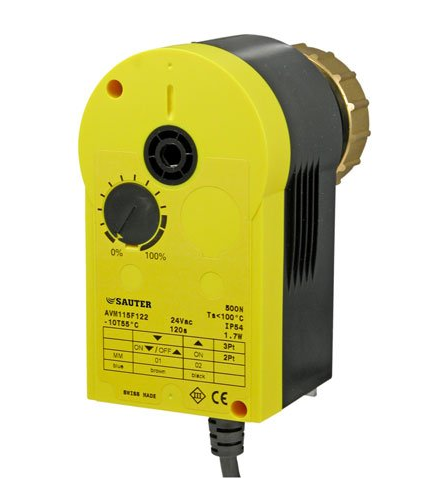

Servopohon Sauter AVM105F122

Servopohon Sauter AVM105F122

Sauter
  • Kód produktu: AVM105F122
  • Kód výrobca: AVM105F122
  • Záruka: 2 rokov

Pohon pre regulačné ventily Sauter AVM105F122, 250 N, 120 s, 2 / 3P, 24 VAC. Viac informácií

  • Dostupnosť

    U vás doma za 2 - 3 pracovné dni

  • Skladom 2 ks

Cena bez DPH € 176,18
Cena s DPH € 211,42
+

Parametre a katalógy

Dĺžka kábla 1,2 m
Doba prestavenia 120 s
Krytie IP IP 54
Napájanie 24 VAC
Ovládanie 3-bodové, 2-bodové
Síla zdvihu 250 N
Teplota média 0...100 °C
Zdvih 8 mm
Hmotnosť 0.70 kg

katalógový list k stiahnutiu

Stiahnuť PDF

Servopohon pre regulačné ventily s prerušovaným výstupom. Pohon sa skladá z dvojdielnej skrine zo samozhášavého plastu a synchrónneho motora, ktorý obsahuje riadiacu a vypínaciu elektroniku, bezúdržbový prevod a magnetickú spojku. Elektronické senzory strážia, či sa pohon neocitol v koncovej pozícii, časový spínač umožňuje motor vypnúť po danom čase. Montáž s ventilom zaisťuje plastová konzola a mosadzná prevlečná matica. Inštalovať pohon možno v polohách: vzpriamená zvislá až vodorovná.

Vlastnosti

  • dvojbodové alebo trojbodové ovládanie (2 / 3P)
  • napájanie 24 VAC
  • max. teplota média 100 ° C
  • teplota okolia -10 ... 55 ° C
  • vlhkosť okolia 5 ... 95% rv
  • krytie IP54
  • doba odozvy 200 ms
  • zdvih 8 mm
  • prestavovacia sila 250 N
  • prestavovacia doba 120 s

Funkcie

Pri zapojení servopohonu do napätia, začne pohon pôsobiť na ventil skrz spojovací diel (tiahlo).

Pri dvojbodovom ovládaní:

  • Pri napätí na modrom vodiči (MM / N) a hnedom vodiči (01) sa tiahlo vysúva a otvára ventil
  • Pri napätí na modrom vodiči (MM / N) a odpojení hnedého vodiča od napätia (01) sa tiahlo zasúva a zatvára ventil

Pri dvojbodovom ovládaní je čierny vodič stále pod napätím.

Pri trojbodovom ovládaní:

  • Pri napätí na modrom vodiči (MM / N) a hnedom vodiči (01) sa tiahlo vysúva a otvára ventil
  • Pri napätí na modrom vodiči (MM / N) a čiernom vodiči (02) sa tiahlo zasúva a zatvára ventil

K zmene smeru zdvihu pri trojbodovom ovládaní dochádza zámenou pripojenia vodičov.

Vhodný k ventilom typových radov:

  • VXN / BXN
  • VUD / BUD
  • VUE / BUE
