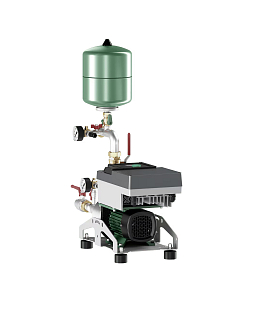

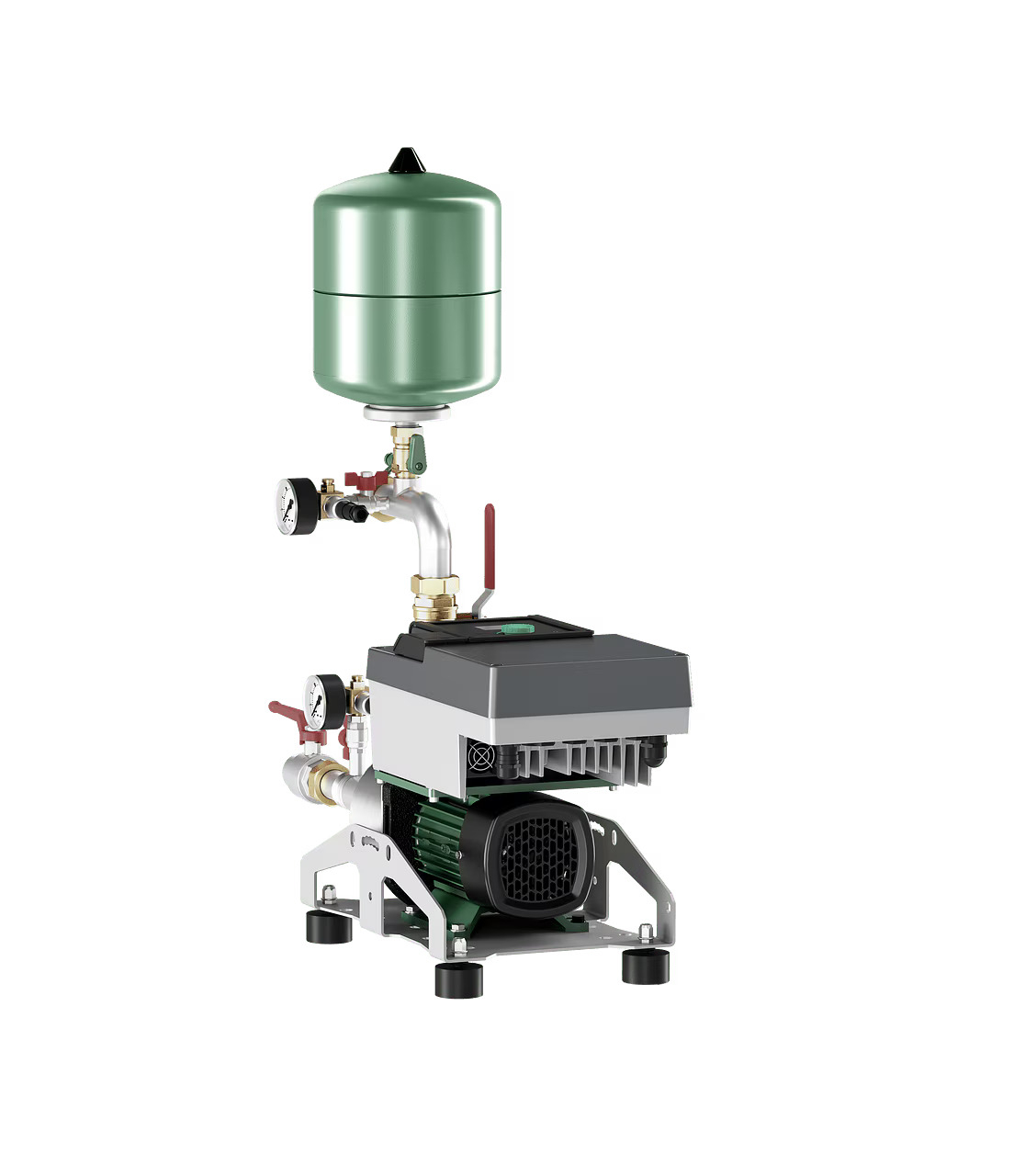

Wilo Isar MODH1-E-1-CH3-LE-604-EM je kompaktná tlaková jednotka určená na automatické zvyšovanie tlaku v obytných a menších komerčných objektoch, kde je kladený dôraz na priestor, spoľahlivosť a energetickú efektivitu. Využíva viacstupňové odstredivé čerpadlo Medana CH3-LE s integrovaným frekvenčným meničom a jednofázovým pripojením 230 V, čo umožňuje rýchlu a jednoduchú inštaláciu bez potreby trojfázového rozvodu. Vďaka použitiu nerezových komponentov je zabezpečená dlhá životnosť, nízke prevádzkové náklady a bezpečná prevádzka s pitnou vodou aj inými neagresívnymi kvapalinami.

Špeciálne prednosti zariadenia:

• Účinný IE5 motor (2,2 kW) – špičková účinnosť až 94,6 %
• Odolné nerezové prevedenie pre dlhodobú spoľahlivosť
• Kompaktné rozmery vhodné aj do technicky obmedzených priestorov
• Vhodné pre pitnú, chladiacu aj technologickú vodu bez abrazív

Vybavenie a funkcie:

• Frekvenčne riadené čerpadlo Medana CH3-LE s nerezovou hydraulikou
• Expanzná nádoba (8 l / PN 10), spätná klapka a uzatváracie ventily
• Dva snímače tlaku (na sanie a výtlak), manometer na výstupnej strane
• Integrovaná ochrana proti chodu nasucho a kolísaniu tlaku
• Stabilný základový rám s tlmičmi chvenia

Ovládanie a diagnostika:

• Grafické rozhranie s vysokým rozlíšením a ovládačom „Green Button“
• Možnosť nastavenia požadovaných tlakových hodnôt a regulačných parametrov
• Prehľadné zobrazenie prevádzkových dát, stavov a chybových hlásení
• Protokol posledných 9 porúch, počítadlo prevádzkových hodín a spínacích cyklov
• Uzamknutie parametrov a bezpečnostný vypínač podľa typu

Rozmery zariadenia:

Rozmery čerpadla vrátane rámu a prepravného obalu:

• Dĺžka: 910 mm
• Šírka: 270 mm
• Výška: 865 mm
• Hmotnosť netto: cca 39 kg

Rozmerový výkres:

Schéma zapojenia svorkovnice:

SSM: Zberné poruchové hlásenie (Rozpínací kontakt podľa VDI 3814, zaťažiteľnosť 1 A, 250 V ~)
