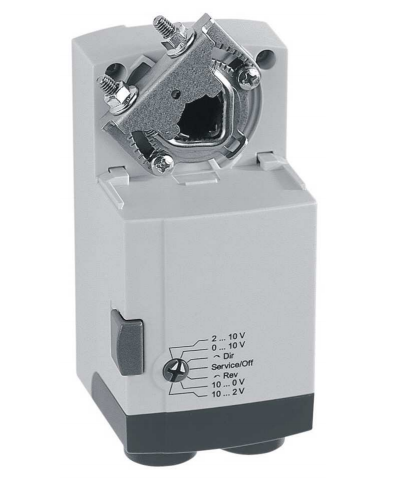

Klapkový pohon Honeywell Smart Act N05010 bez vratnej pružiny k modulačnej a 3/2 bodovej regulácii. Viac informácií
Na objednávku
Doba prestavenia | 90 s |
Havarijné funkcie | Nie |
Krútiaci moment | 5 Nm |
Krytie IP | IP 54 |
Napájanie | 24 VAC |
Ovládanie | 0...10 V |
Veľkosť klapky | 1 m2 |
Hmotnosť | 0.45 kg |
katalógový list k stiahnutiu
Stiahnuť PDFKlapkový pohon Honeywell Smart Act N05010 bez vratnej pružiny k modulačnej a 3/2 bodovej regulácii.
1) Univerzálny adaptér hriadeľa
2) Mechanické dorazy
3) Spojkové tlačidlo
4) Volič režimov
5) Odnímateľný kryt
6) Montážne konzoly
Pomocou Voliča režimov môžete nastaviť servopohon do niektorého z 3 režimov:
spojité riadenie | 3/2-Bodové | Servis / Vypnuté |
Pomocou dvoch nastaviteľných zarážok môžete podľa potreby nastaviť uhol otáčania. (Mechanické zarážky musia byť pevne a bezpečne zaistené)
K tesnému dovretiu klapiek má hriadeľový adaptér celkovú otáčavosť až 95 °.
(Pri variante N05010-SW2)
Vnútorné koncové spínače A a B fungujú ako prepínače, ktoré sa aktivujú pri otáčaní adaptéra hriadeľa do polohy 5 ° a 85 °
svorka | Typ prepínača |
S1 | Spoločný vodič pre spínače A a B |
S2, S3 | Prepínač A (S1 / S2 otvára a S1 / S3 zatvára, ak adaptér hriadeľa pri otáčaní CW dosiahne 5 °; návrat do pôvodnej polohy pokiaľ sa adaptér hriadeľa otočí cez 5 ° pri otáčaní CCW). |
S5, S6 | Prepínač B (S1 / S5 otvára a S1 / S6 zatvára, ak adaptér hriadeľa pri otáčaní CW dosiahne 85 °; návrat do pôvodnej polohy pokiaľ sa adaptér h |
¨
