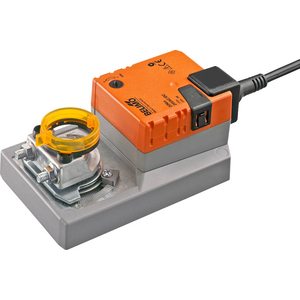

Otočný pohon Belimo SMD24A (SMD24A)

Otočný pohon Belimo SMD24A (SMD24A)

Otočný pohon Belimo SMD24A (SMD24A)

BELIMO
  • Kód produktu: SMD24A
  • EAN: 4251161596604
  • Kód výrobca: SMD24A
  • Záruka: 2 rokov

Kompaktný klapkový pohon pre VZT klapky s rýchlym a spoľahlivým prestavením, ručným ovládaním a možnosťou jednoduchej priamej montáže v HVAC aplikáciách. Viac informácií

  • Dostupnosť

    Na objednávku

  • Není skladem
Cenníková cena € 539,74
Cena bez DPH € 210,63
Cena s DPH € 259,07
+ −

Parametre a katalógy

Krútiaci moment 16 Nm
Krytie IP IP54
Napájanie 24 VAC/DC
Teplota -30...50 °C
Hmotnosť 1.00 kg

Dátový list SK k stiahnutiu

Stiahnuť PDF

Inštalačná príručka k stiahnutiu

Stiahnuť PDF

Klapkový pohon Belimo SMD24A je určený na ovládanie vzduchotechnických klapiek v technických zariadeniach budov. Ponúka priamu montáž na hriadeľ klapky s univerzálnym strmeňom a mechanizmom proti pretočeniu, ručné ovládanie tlačidlom a nastaviteľný pracovný uhol pre presné nastavenie koncových polôh.

Pohon pracuje na napätí AC/DC 24V s riadením otvorené–zatvorené alebo 3-bodovým, dosahuje krútiaci moment 16Nm a dobu prestavenia 20 s/90°. Stupeň krytia IP54, trieda ochrany III (SELV) a schválenie podľa IEC/EN 60730 aj cULus zabezpečujú spoľahlivú prevádzku v náročných podmienkach HVAC. Hygienický test podľa VDI 6022 potvrdzuje jednoduchú čistiteľnosť a nízke emisie.

Hlavné vlastnosti

  • Priama montáž na hriadeľ klapky s univerzálnym strmeňom (10...20mm).
  • Ručné ovládanie tlačidlom s možnosťou uzamknutia.
  • Nastaviteľný pracovný uhol, max. 95°.
  • Ochrana proti preťaženiu, bez nutnosti koncových spínačov.
  • Vhodné pre paralelnú prevádzku (dbajte na príkon).

Technické parametre

Napájanie AC/DC 24 V
Riadenie otvorené–zatvorené, 3-bodové
Krútiaci moment 16 Nm
Doba prestavenia 20 s / 90°
Pracovný uhol max. 95° (nastaviteľnými dorazmi)
Krytie IP54 (NEMA 2)
Trieda ochrany III (SELV)
Prostredie –30...50 °C, max. 95 % r.v., nekondenzačné
Pripojenie/rozhranie kábel 1 m, 3× 0,75 mm²; smer pohybu voliteľný
Mechanické rozhranie univerzálny strmeň otočný 10...20 mm; mechanický ukazovateľ polohy
Certifikácia CE (EMC), IEC/EN 60730-1/-2-14, cULus; hygienický test VDI 6022
Pozn.: Vonkajšie aplikácie sú možné, ak zariadenie nie je priamo vystavené vode, snehu, ľadu, UV žiareniu či agresívnym plynom a sú dodržané hraničné podmienky okolia.
