Regulátor diferenčného tlaku pre uzavreté okruhy vykurovacej alebo chladiacej sústavy. Pomáha chrániť regulačné ventily pred tlakovými výkyvmi a vyvažuje sústavy, aby nebola narušená stála tlaková diferenciu. Regulátory sa vyznačujú vysokou presnosťou a kompaktnými rozmermi, ktoré umožňujú širokú škálu možností zapojenia.

Presnosť regulátora je zabezpečená vyváženou kužeľkou vo vnútri regulátora a meracou vsuvkou, ktorá disponuje možnosťou vypúšťania, čo uľahčuje vyvažovacie procesy. Na regulátore je možné nastaviť presnú požadovanú hodnotu vyvažovania. Regulátor tiež oplýva funkciou uzavretia pre jednoduchú montáž a obsluhu.

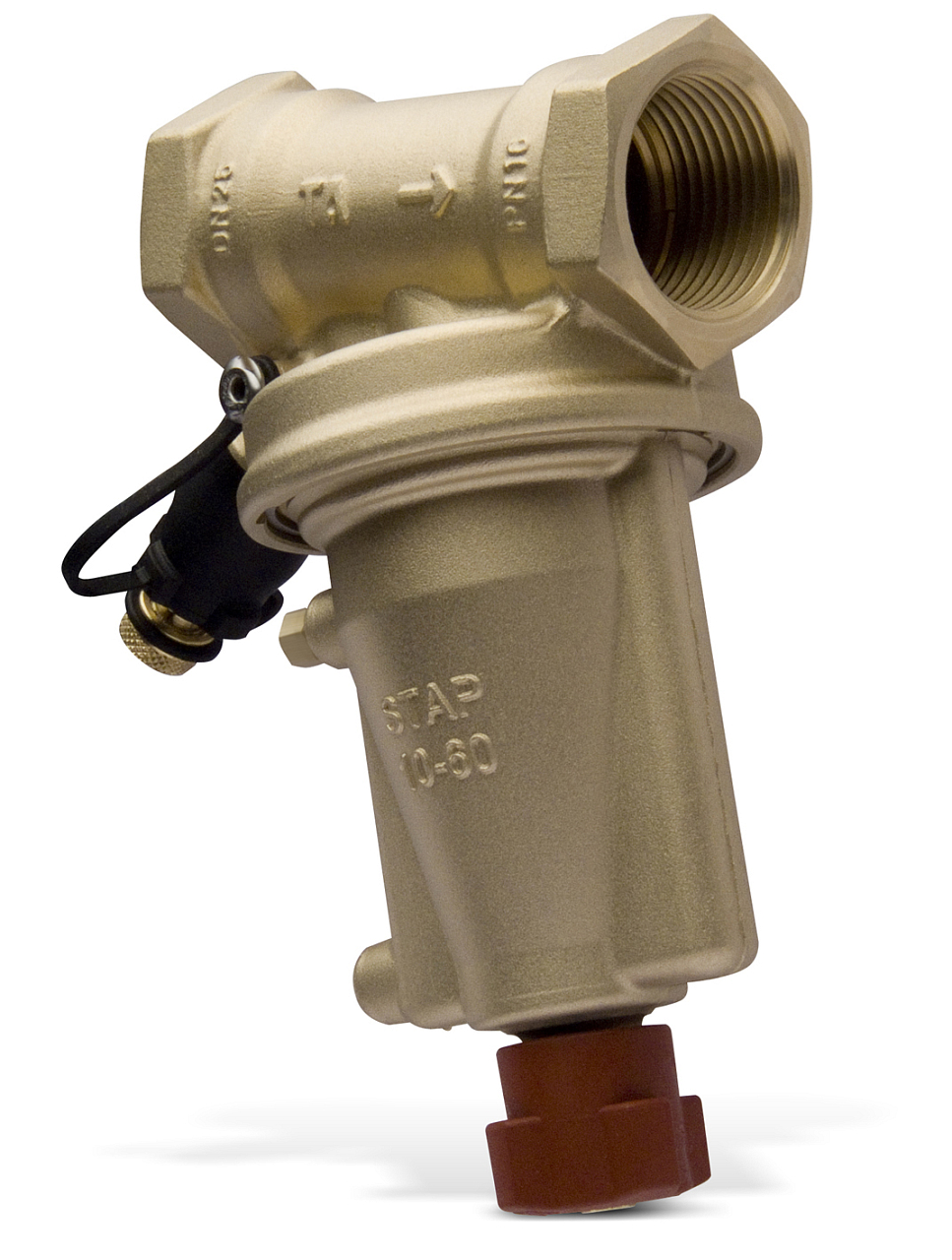

Konštrukcia

1. nastavenie ΔpL (šesťhranným kľúčom)
2. uzatváranie
3. pripojenie kapiláry - odvzdušnenie - pripojenie pre meraciu vsuvku STAP
4. meracia vsuvka
5. pripojenie pre vypúšťací nástavec (príslušenstvo)

Vlastnosti

• tlak PN 16
• dĺžka kapiláry 1 m
• maximálna tlaková diferenciu 250 kPa
• rozsah nastavenia z výroby 20-80 kPa
• veľkosť pripojenia G 1 1/4" vnútorný závit
• svetlosť DN 32
• rozsah pracovnej teploty -20...120 °C
• prietok 6 m³/h
