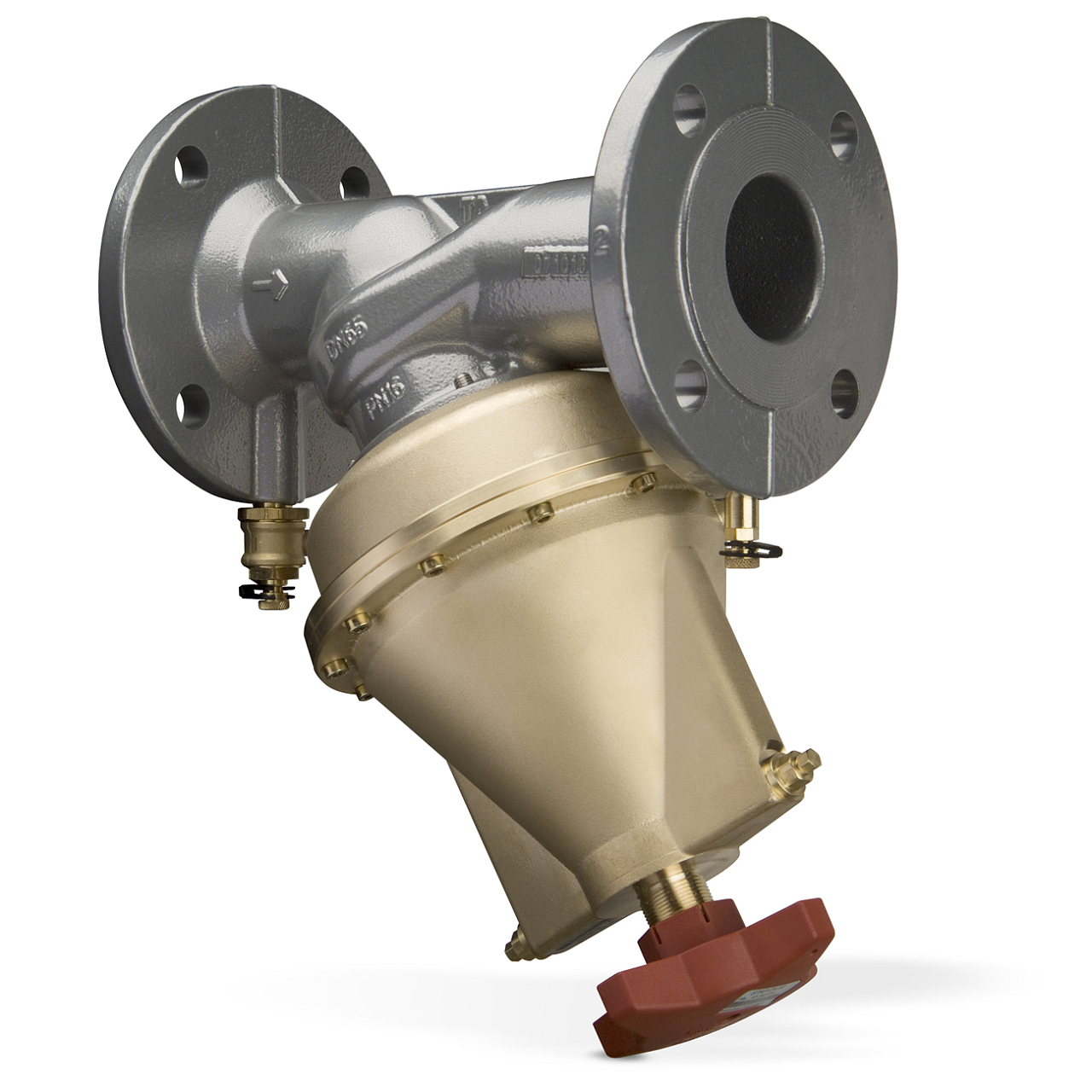

Regulátor diferenčného tlaku pre uzavreté okruhy vykurovacej alebo chladiacej sústavy. Pomáha chrániť regulačné ventily pred tlakovými výkyvmi a vyvažuje sústavy, aby nebola narušená stála tlaková diferenciu. Regulátory sa vyznačujú vysokou presnosťou a kompaktnými rozmermi, ktoré umožňujú širokú škálu možností zapojenia. Inštalácia do sústavy a uvedenie do prevádzky je veľmi jednoduché a prehľadné. Regulátor disponuje funkciou uzatvárania, ktorá zjednodušuje údržbu. Meracia vsuvka zabezpečuje vysokú presnosť vyvažovania.

Konštrukcia

1. nastavenie ΔpL (5 mm šesťhranným kľúčom)
2. uzatváranie
3. pripojenie kapiláry, nižší tlak
4. odvzdušnenie - pripojenie pre meraciu vsuvku STAP - pripojenie kapiláry, vyšší tlak
5. meracia vsuvka
6. otváranie/uzatváranie tlakového signálu na strane nižšieho tlaku

Vlastnosti

• tlak PN 16
• dĺžka kapiláry 1 m
• maximálna tlaková diferenciu 350 kPa
• rozsah nastavenia z výroby 20-80 kPa
• príruba
• svetlosť DN 65
• rozsah pracovnej teploty -10...120 °C
• prietok 36 m³/h
