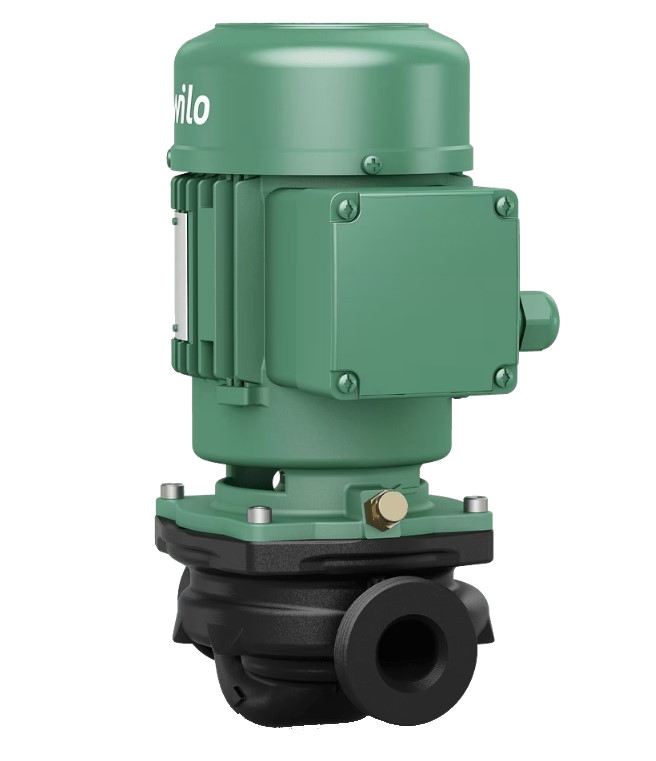

Jednostupňové suchobežné odstredivé čerpadlo v kompaktnom konštrukčnom prevedení Inline s priamo prírubou pripevneným trojfázovým motorom a nedelenou hriadeľou alebo s lucernou a spojkou pevne pripojeným motorom podľa normy (prevedenie N). Konštrukčná rada IPL je vhodná pre montáž do potrubia alebo ustavenie na základ. Konzoly je možné dodať ako príslušenstvo.

S nútene preplachovanou na smere otáčania nezávislou mechanickou upchávkou so zhrňovacím mechom a kavitáciu redukujúcim plastovým obežným kolesom. Príruba s prípojkou pre meranie tlaku R 1/8. Teleso čerpadla a lucerna majú katoforéznu ochrannú vrstvu.

Technické údaje

• Maximálny prevádzkový tlak: 10 bar
• Teplotný rozsah média: -20 °C až 120 °C
• Maximálna okolitá teplota: 40 °C
• Menovitý výkon motora: 0,25 kW
• Menovitý prúd: 0,66 A

Materiály

• Skriňa čerpadla: šedá liatina
• Obežné koleso: PP-LGF50
• Hriadeľ: nerezová oceľ
• Mechanická upchávka: AQ1EGG

Motor

• Energetická trieda: IE2
• Napájanie: 3~400 V, 50 Hz
• Menovité otáčky: 2850 1/min
• Trieda krytia: IP55
• Izolačná trieda: F

Rozmery

• Prípojka trubky na strane sania: G 1½
• Prípojka trubky na výtlaku: G 1½
• Konštrukčná dĺžka: 180 mm
