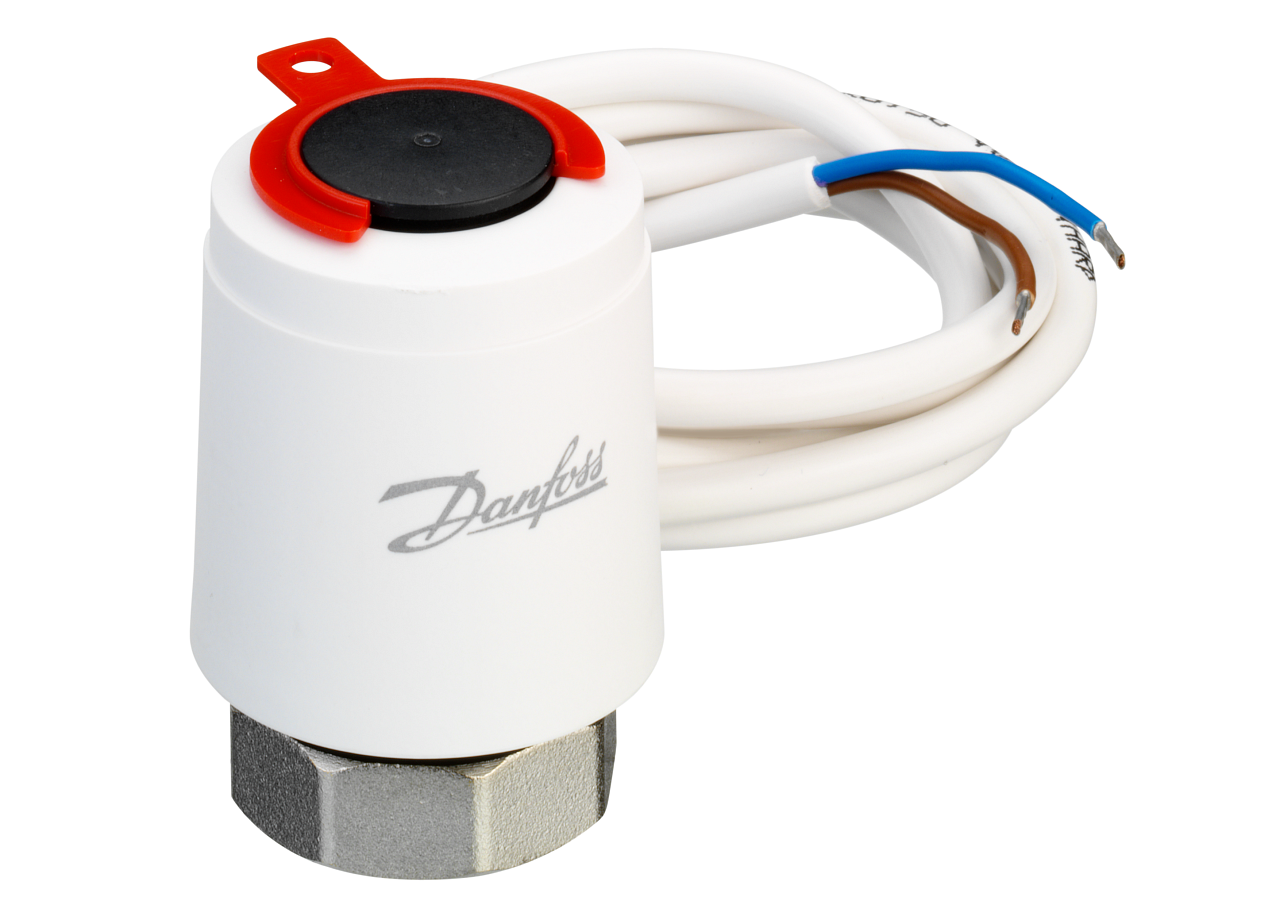

Name: Termoelektrický servopohon Danfoss TWA-K 24 V NC (088H3140)
Brand: DANFOSS
Price: 32.82 EUR
Availability: InStock

Parametre a katalógy

Dĺžka kábla	0,95 m
Funkcia	Bez napätia zatvorené
Krytie IP	IP 41
Napájanie	24 VDC, 24 VAC
Ovládanie	2-bodové
Pomocný kontakt	Nie
Veľkosť pripojenia	M30 x 1,5
Hmotnosť	0.13 kg

Katalógový list k stiahnutiu

Stiahnuť PDF

Servopohon TWA-K sa používa spoločne s ventilmi Danfoss so závitom M30 x 1,5 a vykurovacími telesami VK. Vďaka inštalovanej vizuálnej indikácii pohon ukazuje, v akej polohe sa pripojený ventil momentálne nachádza (uzavretý/otvorený). V prípade výpadku napájania pohon automaticky uzavrie ventil. Napájaný je servopohon káblom o dĺžke 0,95 m.

Vlastnosti

Napájanie 24 VAC/VDC
Príkon 3 W
Frekvencia 50 HZ
Bez napätia zatvorené
Krytie IP 41
Teplota okolia 0...60 °C

Schéma zapojenia a montáž

1 Červený 2 Čierny 3 Zelený 4 Zelený

* 24 V~ Transformátor, Trieda II (SELV)
** 230 V max. 3 A predistenie

Poznámka! Všetky verzie pohonu NC sú vybavené plastovou poistkou červenej farby, zabezpečujúcou pohon v polohe „otvorené“, uľahčujúcou prvú montáž pohonu na ventil. Po ukončení montáže je nutné túto poistku odstrániť a umožniť tak správnu pohyblivosť a funkciu pohonu ventilu.
