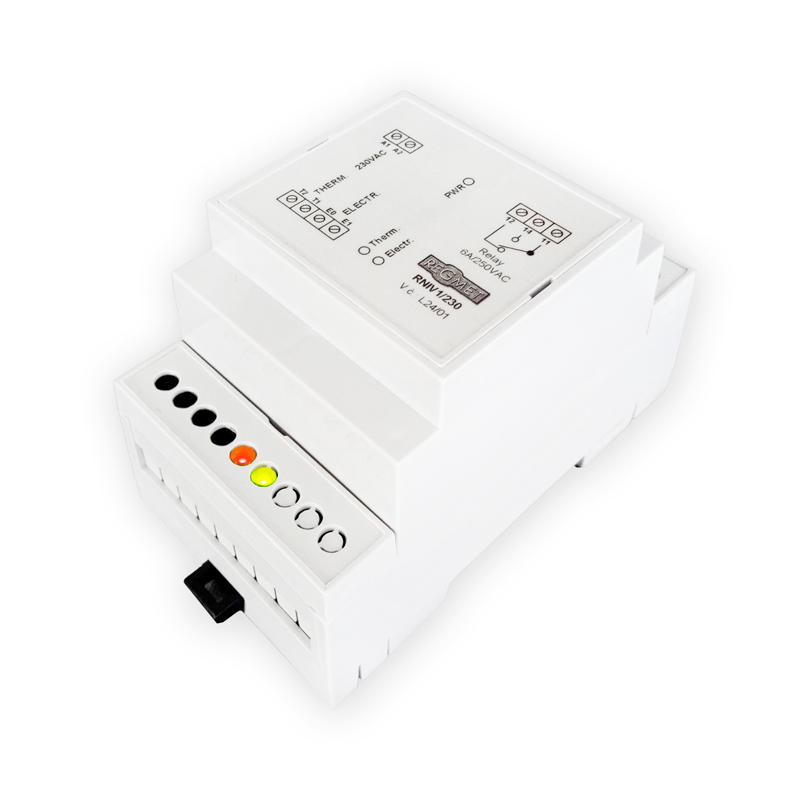

Vyhodnocovacie relé RNIV1 je určené na monitorovanie hladiny vodivých kvapalín a teploty pomocou vodivostných elektród a tepelnej poistky alebo PTC termistora. Toto zariadenie je vhodné ako funkčná náhrada za model NIV 101/A od spoločnosti Wilo a je prispôsobené na spojenie oboch typov vstupov na jeden výstupný kontakt relé. Je navrhnuté tak, aby pri poklese hladiny kvapaliny alebo prehriatí motora automaticky vypínalo, čo je indikované pomocou LED diód. RNIV1 umožňuje jednoduchú inštaláciu na DIN lištu TS35 a je kompatibilné s napájacím napätím 24 VDC.

Hlavné vlastnosti:

• Vstupy pre vodivostné elektródy a tepelnú poistku/PTC termistor.
• Jeden bezpotenciálový prepínací kontakt relé.
• Indikácia stavu pomocou LED diód: žltá (hladina), červená (teplota).
• Napájacie napätie 24 VDC
• Montáž na DIN lištu TS35 pre jednoduchú inštaláciu.
• Príkon max. 0,5VA, oneskorenie cca 2s.
• Životnosť minimálne 20 x 10^6 cyklov.
• Prevádzková teplota -10 až 50°C, vlhkosť 10 až 95%RH bez kondenzácie.
• Stupeň krytia krabičky IP40, svorkovníc IP20.

Montáž a pripojenie:

• Pred inštaláciou a zapojením sa odporúča dôkladne sa oboznámiť s návodom.
• Elektródové a napájacie vodiče by mali byť vedené oddelene.
• Optimálne je použitie koaxiálneho kábla pre elektródové vodiče s maximálnou dĺžkou 20m.
