Tlakovo nezávislý nastavovací a regulačný ventil AB-QM 4.0. DN 15, Q = 1200 l/h, vnútorný závit Rp 1/2. Viac informácií
Na objednávku
| Prietok | 1200 l/h |
| Teplota média | 95 °C |
| Typ pripojenia | Vnútorný závit |
| Veľkosť pripojenia | DN 15 |
| Hmotnosť | 0.56 kg |
Katalógový list k stiahnutiu
Stiahnuť PDF
Návod k montáži k stiahnutiu
Stiahnuť PDF
Leták k stiahnutiu

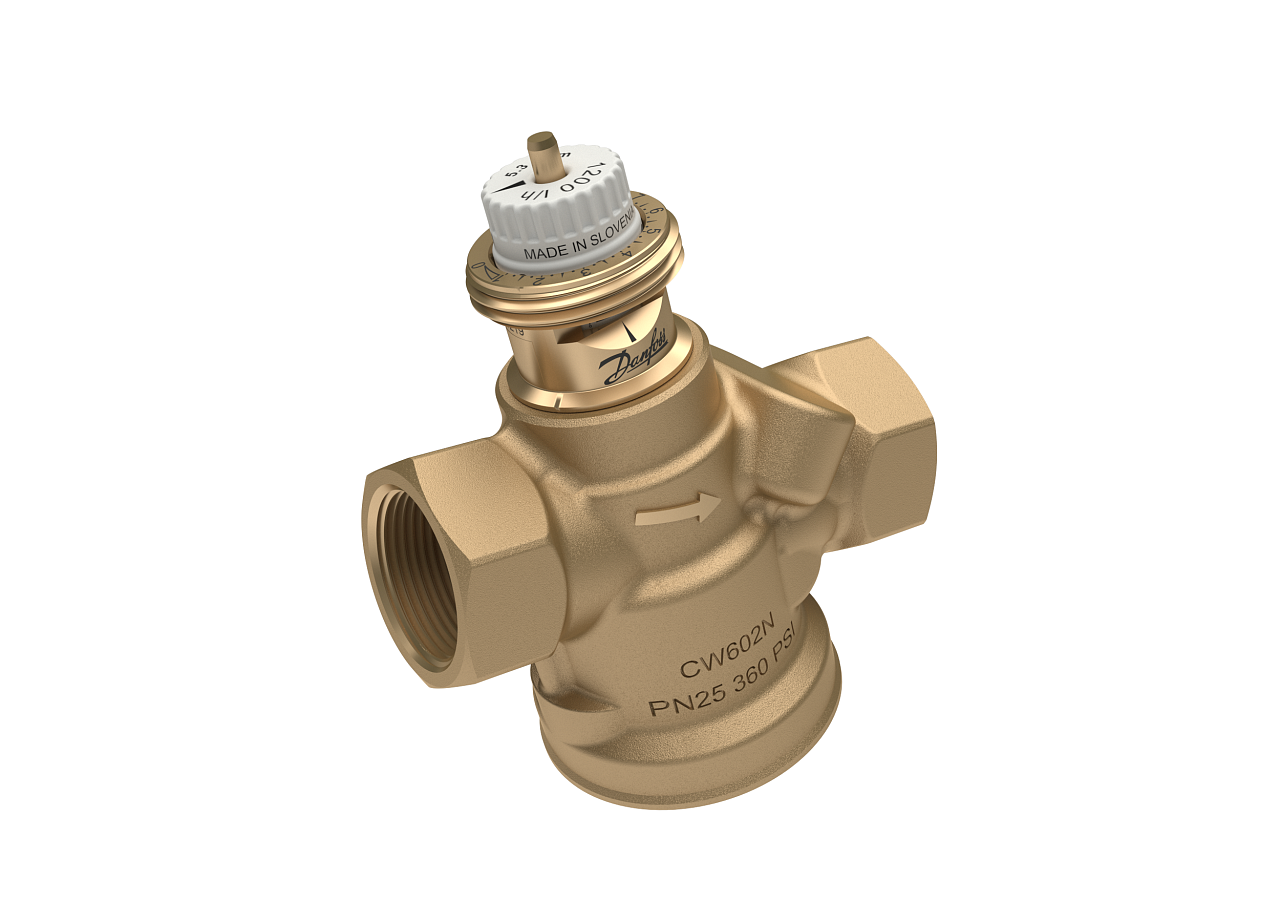

Stiahnuť PDFVentil AB-QM 4.0 je najmodernejším pokračovateľom radu tlakovo nezávislých nastavovacích a regulačných ventilov AB-QM značky Danfoss. Nový dizajn ventilov je navrhnutý s maximálnym ohľadom na vysoké nároky a potreby vykurovacích a klimatizačných systémov. Vyznačuje sa vysokou presnosťou, dlhou životnosťou a vynikajúcim užívateľským komfortom. Ventil slúži na automatické nastavovanie, reguláciu prietoku a tlaku a udržiavanie konštantného tlaku vo vnútri ventilu.
V kombinácii so servopohonom Danfoss slúži na presnú reguláciu prietoku a prináša vysoký komfort a priaznivé celkové prevádzkové náklady. AB-QM 4.0 bol vyvinutý pre minimalizáciu celkových nákladov. Jeho cieľom je priniesť cenovo dostupné riešenie pre zákaznícke projekty s ohľadom na kvalitu a trvanlivosť. Je vhodný do kancelárií, hotelov, nemocníc a do budov, kde je potrebné presne regulovať teplotu, a to aj napríklad v laboratóriách a výskumných ústavoch.
Ventil je možné nastaviť ručne pomocou otočného kolieska so zobrazenou stupnicou. Nastavenie je viditeľné aj po pripojení pohonu, keďže je vidieť nielen zhora, ale aj z boku. Stupnica od 1 do 10 značí percentuálne nastavenie prietoku v hodnotách 10...100 % prietoku. Ventil taktiež pracuje s funkciou obmedzenia zdvihu.
AB-QM 4.0 sa vyznačujú vysokou presnosťou merania prietoku. Voliteľné testovacie zátky so štandardnou vzdialenosťou od stredu k stredu zátok.
Na rozdiel od starších modelov sú AB-QM 4.0 konštruované pre vyššie tlaky PN 25 / 360 PSI. Taktiež umožňujú pracovať s väčším rozsahom v regulácii prietoku. Každá veľkosť ventilu novo existuje v troch variantoch konštrukčného prietoku. Vybrať ventil si môžete z nízkeho prietoku (LF), normálneho a vysokého (HF).
Sústava s AB-QM je prevádzkovaná v režime premenného prietoku. K jednotlivým spotrebičom priteká práve také množstvo vody, aké je v danú dobu potrebné. Vďaka tomu je celý systém hospodárnejší.
Ventil je novo k zakúpeniu vo variantoch s vnútorným či vonkajším závitom. Tento produkt je s vonkajším závitom. Veľkosti závitových pripojení sa pohybujú od DN 15 do DN 32.
Integrovaný interný regulátor tlaku bol pre AB-QM 4.0 prepracovaný a teraz sa pýši nižším trením a nižšou hysterezou. Mäkké časti sú opäť vyrobené z polyméru PPSU.
Regulačný ventil má vďaka integrovanému regulátoru diferenčného tlaku stále 100% autoritu, a preto vždy zabezpečuje stabilnú reguláciu. Kompaktná konštrukcia umožňuje inštaláciu aj do malých priestorov. Napríklad do fan-coilových jednotiek.
Vnútro ventilu je vyrobené z mosadzných materiálov DZR, mäkké časti sú potom z polyméru PPSU. Ten znižuje riziko zanesenia vodným kameňom a jeho následného odlupovania, ktoré by mohlo spôsobiť zanesenie ventilu. Zdvih všetkých veľkostí ventilu je novo 4 mm pre všetky.
Celé telo ventilu je vyrobené z mosadze DZR ako 1 diel. Nový dizajn umožňuje obojsmerné preplachovanie a plnenie. To šetrí čas pred uvedením do prevádzky.
Montážne dokončená sústava sa už vďaka ventilom AB-QM nemusí následne vyvažovať, tým pádom odpadajú komplikované postupné merania a časovo náročné korekcie nastavenia ako je tomu u iných ventilov.
