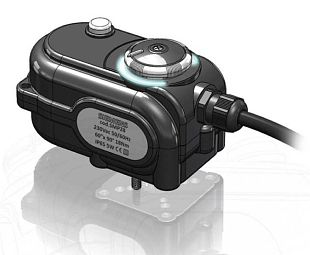

Elektrický pohon SMP28-10 s napájaním 230 VAC s 2-bodovým riadiacim signálom v plastovom kryte. Pohon je bez spätného pruženia, preto je potrebné k nemu pripojiť ako spínaciu fázu na riadenie ventilu, tak trvalú fázu, aby sa pohon (ventil) vrátil po odpojení riadiaceho signálu do pôvodnej polohy. Ak vypadne napájanie, zostáva otočná časť pohonu (ventilu) v danej pozícii. Pri úplne otvorenom ventile sa aktivuje pomocný spínač a zostáva aktívny do uzavretia ventilu.

Použitie:

• kúrenárske systémy
• vzduchotechnické systémy

Vlastnosti:

• napájanie 230 VAC
• ovládanie SPDT
• pohon bez spätného pruženia
• inštalácia priamo na ventil
• šesťžilový kábel o dĺžke 80 cm
• krútiaci moment 12 Nm
• doba prebehu 10 s
• ručné ovládanie a indikácia polohy
• LED indikácia prevádzky
• zabudovaný pomocný kontakt
• bez údržby

Manuálne ovládanie:

Stlačením tlačidla "A" je následne možné prenastaviť pohon otáčaním okružia "C" medzi polohami 0...10. Okružie je možné pre ľahší prístup povytiahnuť a po prenastavení do novej polohy opäť zatlačiť späť.

Indikácia prevádzky:

Svetelná LED indikácia značí stav prevádzky pohonu. V aktívnom režime svieti LED pod otočným okružím, v kľudovom režime je LED zhasnutá.

Pre guľové ventily:

• dvojcestné - I/VBZ
• trojcestné - TG/VBZ

Možnosti zapojenia:

Pohon je možné k ventilu zapojiť priamo bez adaptéra.
