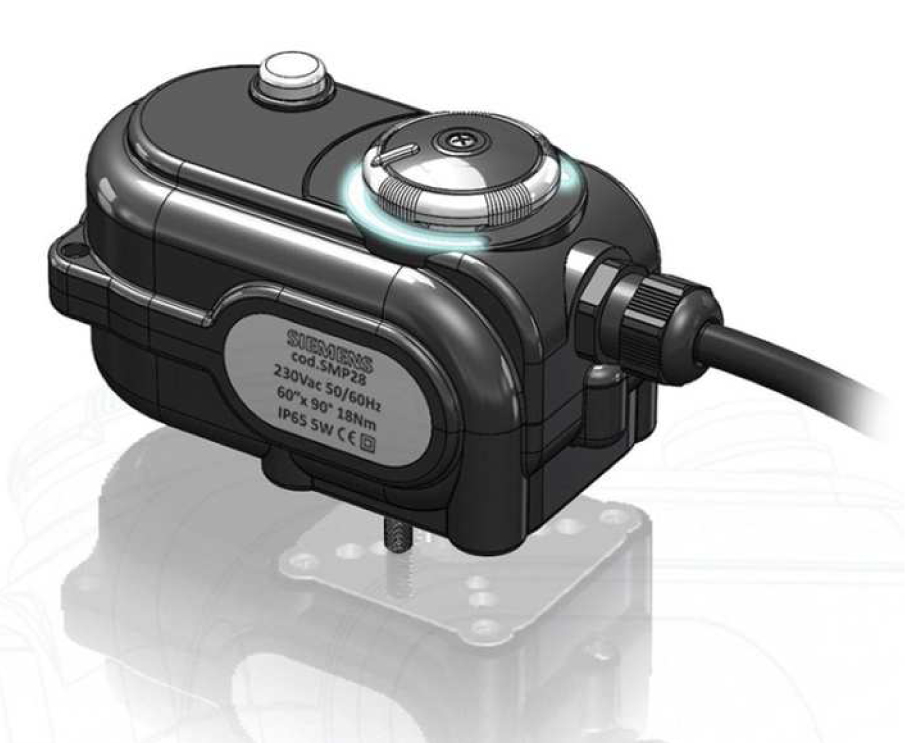

Eletrický pohon SMP28 s napájaním 230 VAC s 2-bodovým riadiacim signálom v plastovom kryte. Pohon je bez spätnej pružiny, preto je potrebné k nemu pripojiť spínavú fázu pre riadenie ventilu aj trvalú fázu, aby sa pohon (ventil) vrátil po odpojení riadiaceho signálu do pôvodnej polohy. Pokiaľ vypadne napájanie, zostáva otočná časť pohonu (ventilu) v danej pozícii. Pri úplne otvorenom ventile sa aktivuje pomocný spínač a zostáva aktívnym do uzavretia ventilu.

Použitie:

• vykurovacie systémy
• vzduchotechnické systémy

Vlastnosti:

• napájanie 230 VAC
• ovládanie SPDT
• pohon bez spätnej pružiny
• Inštalácia priamo na ventil
• šesťžilový kábel s dĺžkou 80 cm
• krútiaci moment 18 Nm
• doba prebehu 60 s
• ručné ovládanie a indikácia polohy
• LED indikácia prevádzky
• zabudovaný pomocný kontakt
• bez údržby

Manuálne ovládanie:

Stlačením tlačidla "A" je následne možné prenastaviť pohon otáčaním okružia "C" medzi polohami 0...10. Okružie je možné pre jednoduchší prístup povytiahnuť a po prenastavení do novej polohy opäť zatlačiť späť.

Indikácia prevádzky:

Svetelná LED indikácia značí stav prevádzky pohonu. V aktívnom režime svieti LED pod otočným okružím, v kľudovom režime je LED zhasnutá.

Pre guľové ventily:

• dvojcestné - I/VBZ
• trojcestné - TG/VBZ

Možnosti zapojenia:

Pohon je možné k ventilu zapojiť priamo bez adaptéra.
