Zariadenie je určené na meranie energie v vykurovacích alebo chladiacich okruhoch. Zariadenie je certifikované podľa MID pre vykurovacie aplikácie a spĺňa požiadavky normy EN1434. Umožňuje komunikáciu cez BACnet, Modbus alebo MP-Bus a môže byť napájané prostredníctvom PoE. Konfigurácia prebieha pomocou Belimo Assistant App alebo webového servera.

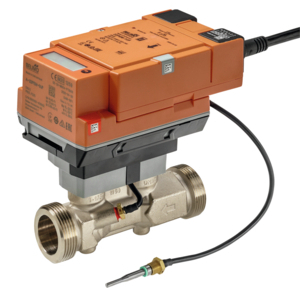

Meradlo tepelnej energie sa skladá z časti na meranie množstva, vyhodnocovacej elektroniky a dvoch snímačov teploty. Jedno teplotné čidlo je integrované do čidla prietoku, druhé teplotné čidlo je inštalované ako externé čidlo. Zariadenie určuje tepelnú energiu dodávanú spotrebičom prostredníctvom vykurovacieho okruhu alebo získanú z tepelného výmenníka pomocou chladiaceho okruhu z objemového prietoku a teplotného rozdielu medzi prívodom a spiatočkou. Môže byť inštalované buď na spiatočke alebo na prívodnom systéme potrubia.

Technické parametre

• Menovitý prietok (qp): 6 m³/h
• Najvyšší prietok (qs): 12 m³/h
• Rozsah napätia: AC/DC 24 V
• Prevádzková teplota kvapaliny: 0...120°C
• Krytie: IP54 (logický modul), IP65 (senzorový modul)

Komunikačné možnosti

• Podpora BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus
• Možnosť pripojenia k Belimo Cloud
• Konfigurácia cez NFC a Belimo Assistant App

Ďalšie vlastnosti

• Certifikácia MID podľa smernice 2014/32/EU
• Možnosť napájania cez PoE
• LCD displej na zobrazenie hodnôt
