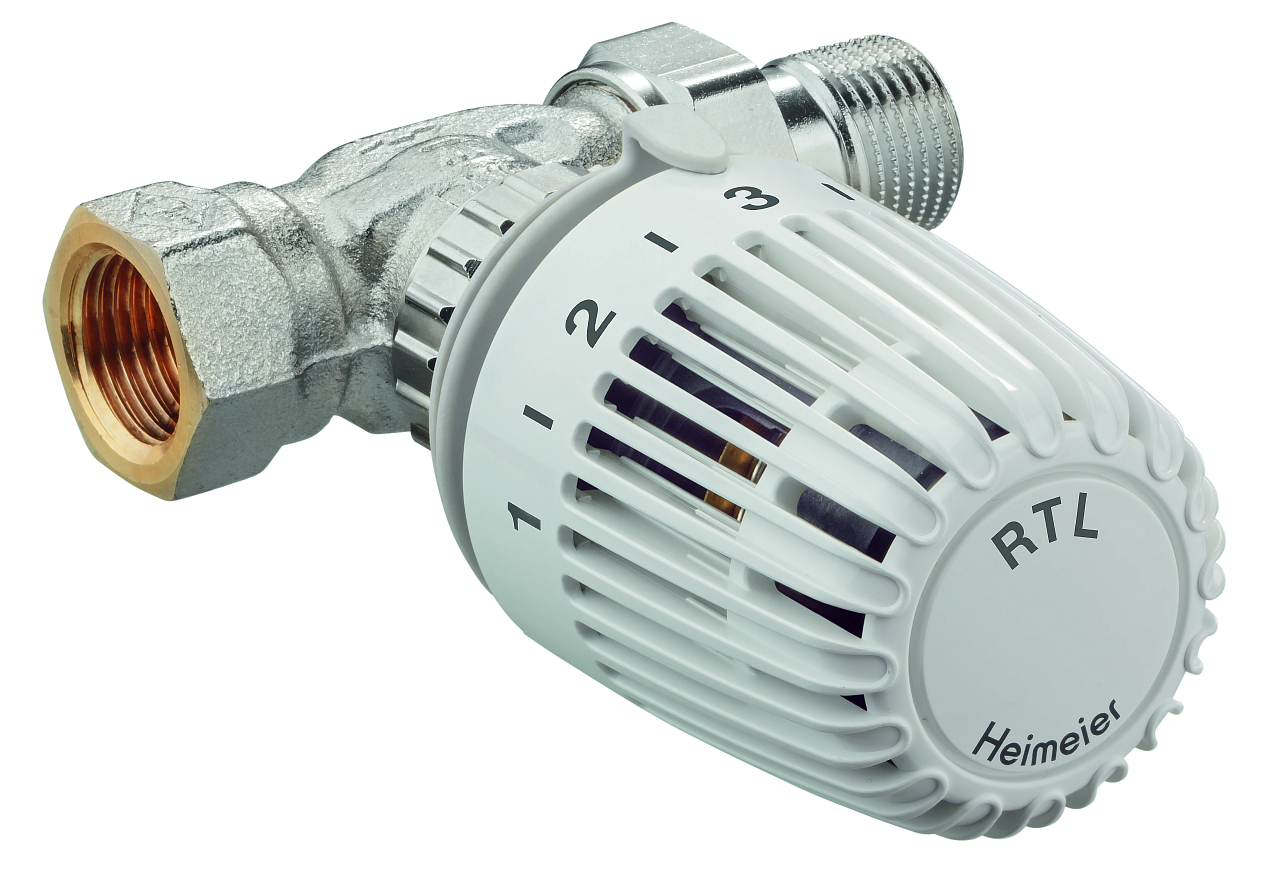

Obmedzovač teploty IMI RTL obmedzuje teplotu vratnej vody, ktorá sa vracia z koncového vykurovacieho telesa alebo z konca podlahového vykurovania. Pri použití pre podlahové vykurovanie je určený pre menšie miestnosti s plochou do 15 m2. Je možné ho použiť aj pre kombináciu radiátorového a podlahového vykurovania.

Nedoporučuje sa inštalovať obmedzovač v blízkosti rozdeľovača podlahového vykurovania, ani nikde inde, kde by mohol byť ovplyvnený nadmernou teplotou. V takom prípade by zostal trvale uzavretý. Nastavená hodnota na obmedzovači tak nesmie byť nastavená na menšiu hodnotu, než je teplota v okolí obmedzovača.

Nastavenie teploty sa vykonáva pomocou termostatickej hlavice, na ktorej sa otáčaním nastaví požadovaná hodnota. Teplota prúdiaceho média potom prechádza na čidlo. Ak je príliš vysoká, obmedzovač uzavrie prietok a počká, kým teplota klesne.

Vlastnosti

• skryté zarážky pre blokáciu nastavenej teploty
• veľkosť pripojenia DN 15 = R 1/2"
• tlak PN 10
• max teplota 120 °C
• max teplota čidla pri prevádzke 60 °C
• prietok 2 m3/h
• priame prevedenie
• poniklované telo ventilu

Príklad použitia

1. termostatický ventil     2. šróbenie Regulux

Konštrukcia
