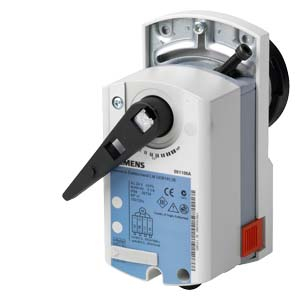

Elektromotorický rotačný pohon GDB341.9E je navrhnutý pre spoľahlivú 2-polohovú alebo 3-polohovú reguláciu guľových ventilov v systémoch vykurovania, vetrania a klimatizácie (HVAC). Vďaka svojmu univerzálnemu napájaciemu napätiu a robustnej konštrukcii je vhodný pre širokú škálu aplikácií.

Univerzálne napájanie

Možnosť pripojenia k sieti AC 100...240 V~ zaisťuje flexibilitu v rôznych inštaláciách.

Presná regulácia

Pohon umožňuje 2-polohové alebo 3-polohové riadenie pre efektívnu reguláciu prietoku.

Krútiaci moment 5 Nm

Menovitý krútiaci moment 5 Nm pre spoľahlivé ovládanie kompatibilných guľových ventilov.

Bezúdržbová prevádzka

Konštrukcia s bezúdržbovými prevodmi a odolnosťou voči preťaženiu zaručuje dlhú životnosť.

Vlastnosti pohonu:

• Typ regulácie: 2-polohová alebo 3-polohová
• Smer otáčania: Voliteľný podľa zapojenia (v smere alebo proti smeru hodinových ručičiek)
• Odolnosť: Odolný voči preťaženiu, nepotrebuje koncové spínače
• Funkcia bez napájania: Zostáva v poslednej polohe pri výpadku napájania (bez spätnej pružiny)
• Prevodovky: Bezúdržbové a tiché
• Ručné nastavenie: Možnosť ručného prestavenia pomocou tlačidla (po odpojení napájania)
• Pripojovací kábel: Štandardne dĺžka 0,9 m

Technické parametre GDB341.9E:

• Prevádzkové napätie: AC 100...240 V~ ±10%
• Frekvencia: 50/60 Hz
• Spotreba pri behu: 5 VA / 1,6 W
• Spotreba pri státí: 0,9 W
• Menovitý krútiaci moment: 5 Nm
• Maximálny krútiaci moment (pri zablokovaní): 10 Nm
• Čas prebehu pre 90°: 150 s
• Menovitý uhol natočenia: 90°
• Maximálny uhol natočenia (mechanický limit): 95° ±2°
• Hladina akustického výkonu: 28 dB(A)
• Riadiaci signál (vodiče 4-6/N-Y1): V smere hodinových ručičiek
• Riadiaci signál (vodiče 4-7/N-Y2): Proti smeru hodinových ručičiek
• Priečny prierez pripojovacieho kábla: 0,75 mm²
• Stupeň krytia: IP54 podľa EN 60529 (pri uzavretej krytke)
• Izolačná trieda: III (podľa EN 60730)
• Prípustná teplota okolia (prevádzka): -32...+55 °C
• Prípustná vlhkosť okolia (prevádzka): <95% r.v. (bez kondenzácie)
• Hmotnosť (bez obalu): 0,69 kg

Použitie:

• Pre 2-cestné a 3-cestné regulačné guľové ventily Siemens (VAI61.., VBI61.., VAG61.., VBG61..) od DN15 do DN25
• Pre 2-cestné on/off a prepínacie 3-cestné guľové ventily Siemens (VAI60.., VB160.., VAG60.., VBG60..) od DN15 do DN25
• Regulácia v systémoch vykurovania, vetrania a klimatizácie (HVAC)

Pohon GDB341.9E predstavuje spoľahlivé, flexibilné a bezúdržbové riešenie pre presné 2-polohové alebo 3-polohové riadenie guľových ventilov v širokom spektre HVAC aplikácií. Jeho univerzálne napájacie napätie a robustná konštrukcia zaisťujú jednoduchú integráciu a dlhodobú bezproblémovú prevádzku.
