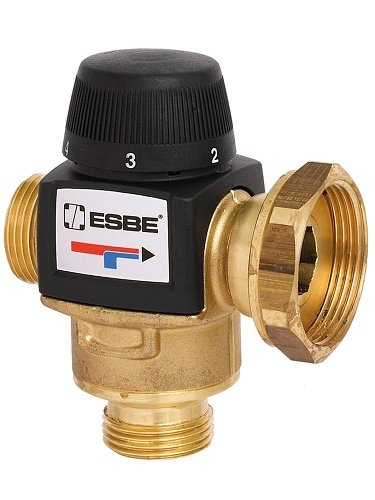

Termostatický zmiešavací ventil ESBE rady VTA 570 je určený najmä pre systémy podlahového vykurovania, ktoré vyžadujú ochranu proti obareniu horúcou vodou. Táto ochrana je potrebná jednak pre potrubia vpodlaze a súčasne aj pre podlahu samotnú.

Tento termostatický ventil je ďalej vhodný kpředběžnému zmiešavanie vsystéme teplej úžitkovej vody vyžadujúce vysoký prietok. Vtomto prípade je potrebné umiestniť na vodovodné kohútiky ďalšie, povinná zariadenia k regulácii teploty vody, ktoré zaistia vmiesi odberu ochranu.

Termostatický ventil je možné použiť aj pre chladiace aplikácie.

Použitie

• Rozvod vody s nemrznúcou prísadou (≤ 50% zmes glykolu)
• Uzavretý vodný systém
• Podlahové kúrenie
• Chladenie a chladiace aplikácie

Příklad instalace

Funkcie ventilu

Ventil má asymetrické usporiadanie prietoku. Ďalej je vybavený ochranou proti obareniu - pokiaľ dôjde PRERUŠENIE HODINOVÉHO SIGNÁLU dodávky studenej vody, ventil automaticky odstaví dodávku teplej vody.

Vlastnosti

• Tlaková trieda: PN 10
• Pracovný tlak: 1.0 MPa (10 bar)
• Rozdielový tlak: Zmiešavanie, max. 0.1MPa (3bar)
• Nastavenie požadovanej teploty sa vykonáva otočným kolieskom pod vrchným plast. krytom
