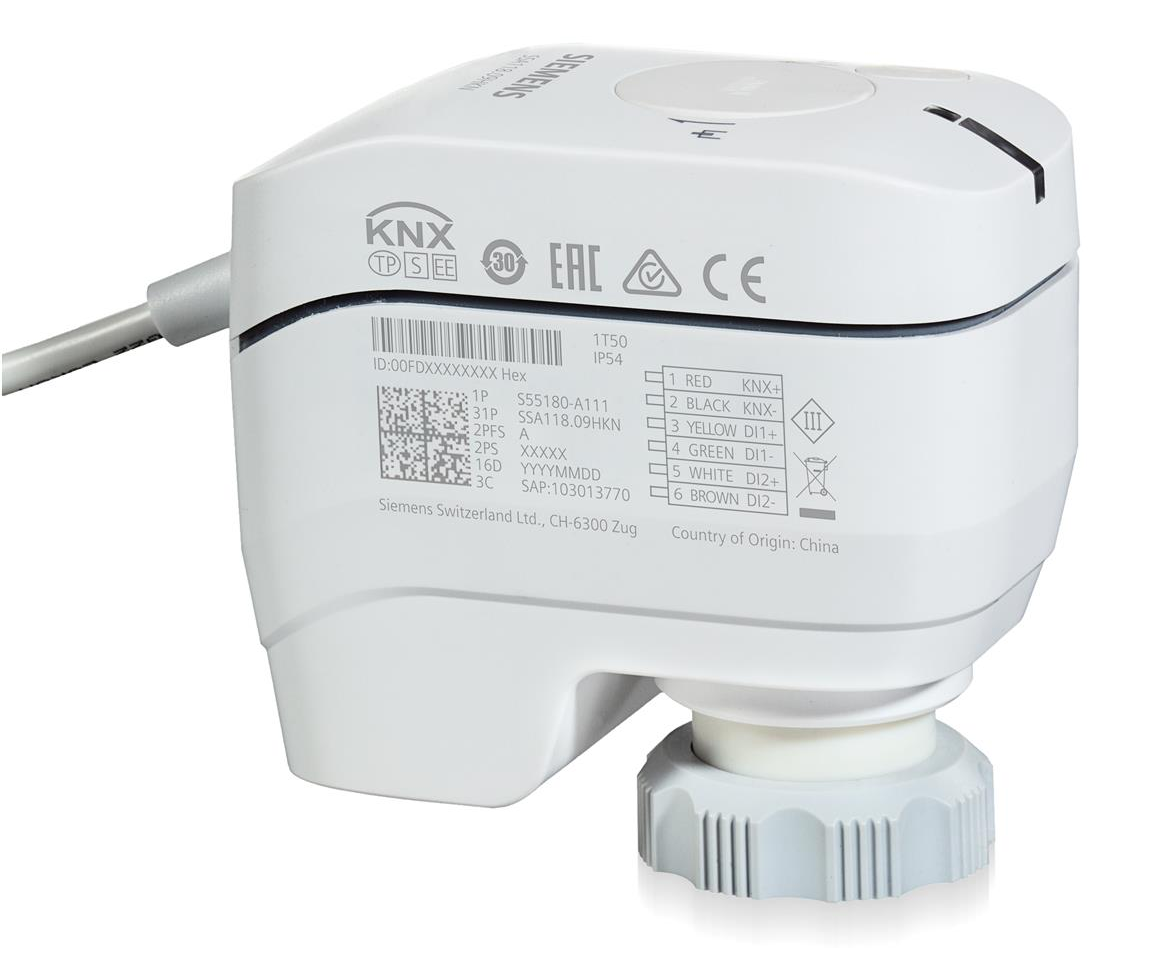

Elektromotorický pohon SSA118.09HKN so vzdialenou komunikáciou KNX je vhodný pre radiátorové ventily (VEN, VDN, VUN, M30x1,5 iných výrobcov), kombinované ventily PICV DN 10-32 (VPP46 .., VPI46 ..), Minicombi ventily (VPD, VSE) a malé guľové ventily (VD1..CLC).

Uplatnenie nájde v systémoch radiátorového vykurovania, stropného chladenia, VAV a fancoil aplikáciách. Vďaka vzdialenej komunikácii KNX S-Mode prijíma pohon usmernenia z regulátora teploty miestnosti. Pohon dokáže ventil nastaviť do ľubovoľnej polohy medzi dvoma parametrizovateľnými medznými hodnotami. Pohon disponuje dvoma bezpotencionálnymi vstupmi. Je možné zapojiť viac pohonov paralelne.

Ak ventil nebol dlhšie používaný, servophon ho raz za sedem dní aktivuje, aby sa ventil úplne otvoril a zase zavrel. Preventívne sa tak predchádza zadretiu ventilu. Inštalácia pohonu je veľmi jednoduchá. Ak pohon po spustení nenačíta žiadnu aplikáciu, automaticky sa po samokalibrácii otvorí o 25%.

1. Ochranný kryt pre ručné ovládanie. Otvára sa pomocou skrutkovača.

2. Tlačidlo pre aktiváciu / deaktiváciu ručného ovládania.

3. Ručné nastavenie za pomoci šesťhranného kľúča.

4. Programovacie tlačidlo KNX

5. LED indikátor polohy

6. LED indikátor KNX komunikácie

Nastavenie, režimy

• Režim ochrany ventilu
• nútený režim
• letný režim
• Prenos a monitorovanie aktuálnej polohy
• Obmedzenie max. ovládacej hodnoty
• Prispôsobenie charakteristikám ventilu
• Stanovenie a odovzdanie max. spúšťacej hodnoty

Na tele pohonu sa nachádzajú dve LED indikácie, jedna pre polohu a druhá pre KNX komunikáciu. Indikácia pohybu svieti buď zeleným, alebo červeným svetlom. Zeleno blikajúce svetielko značí samokalibráciu alebo prevádzku pohonu, konštantné svietenie značí, že pohon došiel do koncovej pozície a po niekoľkých sekundách sa vypne. Červené svetielko znamená chybu a svieti konštantne. Striedavé blikanie zeleného a červeného svetla značí ručné ovládanie. Indikácia KNX komunikácie svieti na zeleno, žlto aj červeno. Zelené konštantné svetlo značí, že test pripojenia prebehol úspešne. Blikajúce žlté svetlo v krátkych intervaloch znamená, že sa obnovuje továrenské nastavenie, dlhší interval značí dobu čakania na pripojenie. Konštantné červené svetielko znamená, že je zariadenie v procese adresovania / programovania, blikanie kratšieho trvania značí, že sa nepodarilo pripojenie pohonu, a dlhší interval znamená, že sa stala chyba a je nutné vykonať reset napájania.

Vlastnosti:

• Napätie 24 VDC
• Polohovacia sila 100 N
• Polohovací čas 20 s / mm
• KNX M-Mode komunikácie
• Pripojovací kábel 1,5 m
• 2 bezpotenciálové vstupy pre okenný kontakt a kontakt kondenzácie / prítomnosti
