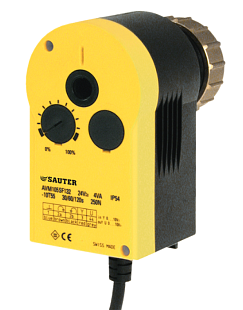

Pohon pre regulačné ventily Sauter AVM105SF132, 250 N, 35/60/120 s, 24 VAC / VDC Viac informácií
U vás doma za 2 - 3 pracovné dni
Dĺžka kábla | 1,2 m |
Doba prestavenia | 60 s , 35 s , 120 s |
Krytie IP | IP 54 |
Napájanie | 24 VDC, 24 VAC |
Ovládanie | 3-bodové, 2-bodové, 0...10 V |
Síla zdvihu | 250 N |
Teplota média | 0...100 °C |
Zdvih | 8 mm |
Hmotnosť | 0.75 kg |
katalógový list k stiahnutiu
Stiahnuť PDFServopohon pre 2-cestné a 3-cestné ventily spojité alebo prerušované výstupom. Pohon obsahuje krokový motor, ktorý je riadený elektronickou jednotkou SUT (Sauter Universal technology) a disponuje bezúdržbovým prevodom a elektronickým vypínaním závislým na sile. Automaticky rozpoznáva použitý riadiaci signál (nepretržitý / prepnutý). Je možné nastaviť mu buď lineárnu alebo ekvipercentnú charakteristiku. Pohon sa automaticky prispôsobí hodnote zdvihu ventilu. K montáži je k dispozícii mosadzná matica. Inštalácia je možná od vzpriamenej zvislej do vodorovnej polohy.
Podľa spôsobu pripojenia môže byť pohon využitý ako spojitý 0 ... V, ako 2P alebo ako 3P.
Ako 2P
Pohon je napájaný modrým (MM) a čiernym (02) vodičom. Po pripojení hnedého (01) vodiča sa otvorí regulačná vetva ventilu. Pokiaľ dôjde k odpojeniu napätia, pohon sa prestaví do opačnej koncovej polohy a uzavrie ventil. Nepoužité vodiče (03, 05) sa odporúča zaizolovať, aby nedošlo k ich kontaktu s ostatnými.
Ako 3P
Pohon je napájaný modrým (MM) a hnedým (01) vodičom, prípadne modrým (MM) a čiernym (02) vodičom. Cez tiahlo pôsobí na ventil a otvára ventil pri napätí na hnedom vodiči. Ak je okruh uzavretý cez čierny vodič, pohon ventil uzavrie. Pri preťažení či ak sa pohon ocitne v koncových polohách, je motor motor elektronicky odopnutý. Nepoužité vodiče (03, 05) sa odporúča zaizolovať, aby nedošlo k ich kontaktu s ostatnými.
Ako spojitý 0 ... 10 V
Pohon je riadený integrovaným regulátorom polohy v závislosti na signále y.
Smer pôsobenia 1: napätie na hnedom (01) vodiči - so stúpajúcim riadiacim signálom sa tiahlo vysunie a otvorí ventil.
Smer pôsobenia 2: napätie na čiernom (02) vodiči - so stúpajúcim riadiacim signálom sa tiahlo zasúva a zatvára ventil.
Počiatočný bod a rozsah riadiaceho signálu sú trvalo nastavené. Pre nastavenie čiastkových rozsahov je možné zaobstarať príslušenstvo, ktoré umožňuje nastaviť zmenu rozsahu a smeru pôsobenia riadiaceho signálu.
Po ručnom nastavení alebo v prípade výpadku napájania po dobu dlhšiu ako 5 minút sa pohon samočinne znovu nastaví (AVM105 35 s, AVM115 60s).
Po privedení napätia sa krokový motor pohne do koncovej polohy ventilu a uzavrie ho. V závislosti na riadiacom napätí možno potom dosiahnuť akéhokoľvek zdvihu medzi 0 až 8 mm.
Ak je riadiaci signál v smere pôsobenia 1 prerušený, ventil sa úplne uzavrie.
